一、简介：

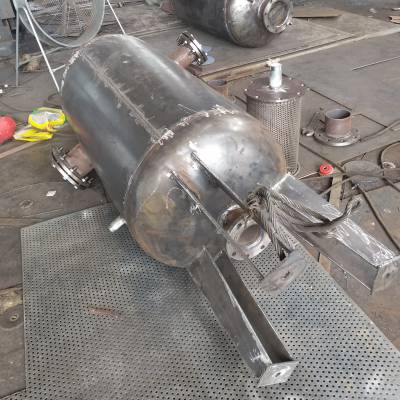

排污降温罐又称排污降温装置，排污冷却器带温控装置PJG排污降温罐--降温降压、安全排污。

锅炉排污降温罐系统设计用于安全处理锅炉排污水以及来 自水位控制和水表的排污，主要用于蒸汽锅炉和热水锅炉，

二、工作原理

冷水流过需要降温的生产设备，使其降温，而冷水温度上 升。冷却水系统分为直流冷却水系统和循环冷却水系统。如果 冷却水降温生产设备后即排放，此时冷水只用一次，称直流冷 却水系统，使升温冷却水流过冷却设备使水温回降，用泵送回 生产设备再次使用，称循环冷却水系统。循环冷却水系统的冷 水的用量大大降低，可节约 95%以上，冷却水占工业用水量的 70%左右，因此，循环冷却水系统起了节约大量工业用水的作 用。使排污水进入排污缸之前,将排污缸中的水冷却下来的系 统。

该系统为热平衡控制,将罐中水温超过设置温度时(通常 40°C),将冷却水喷人罐中 降温,该系统特别适用于当有数台 锅炉先后连续排污进入排污缸的情况。每次排污之间 的间隔 要有几分钟的时间,使能却系统能***将排污缸降温到设定 温度以下。

锅炉在使用过程中产生锅炉在使用过程中产生的炉垢,炉 渣等严重影响锅烷的使用效率及安全,所以需要定期对锅炉实 行排污由于排污水为带压高温水直接排放会带来一定 的危险, 需要经过降温降压处理后再进行排放。这种设备称为锅炉排污 降温罐 蒸汽锅炉必须以排污排除锅炉水中的溶解固形体,否则 将在炉水中浓缩。过多的溶解固 形物和悬浮物将导致炉水发 泡,进而造成锅炉水不稳定,而且在炉管内结垢。为了避免 这 些情况,所有锅炉必须定期的从锅炉底部排污。

三、排污减温罐的控制方式及仪表阀门

1、排污降温罐装设就地的压力及温度计；

2、就地磁翻板液位计；

3、温度传感器；

4、冷却水进水阀组；

5、高水位溢流控制装置；

6、***的智能控制系统，***设备高效工作；

7、控制电箱

当排污降温罐中进入污水，温度传感器将温度信号传入控 制系统，系统控制冷却水阀门开启，进行混合降温。当温度降 低至设定温度后，关闭冷却水阀门。

四、选型参数表

五、排污减温罐的总结

目前市场上普通排污降温池， 占地面积大，一次性投资也

高，如果选用新型自动排污降温罐，则既满足降温功能，又运 行管理方便，在平面位置受到限制的情况下，更应该考虑选用 排污降温罐。
